Современный астрономический купол полного раскрытия 5 метров

Изготовлен в России по современной технологии изготовления стеклопластиковых деталей используя вакуумную инфузию с электропитанием систем управления от постоянного тока 24 В что позволяет использовать этот купол в местности где нет сетевого электропитания (горы, пустыни) с использованием возобновляемой энергии (солнечная, ветровая).

Полное раскрытие купола позволяет наблюдать все небо 360 градусов по азимуту сразу нескольким наблюдателям через один или несколько инструментов и пригоден для школьных и университетских астрономических обсерваторий.

Купол может быть изготовлен в двух вариантах:

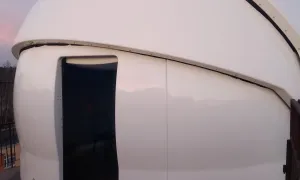

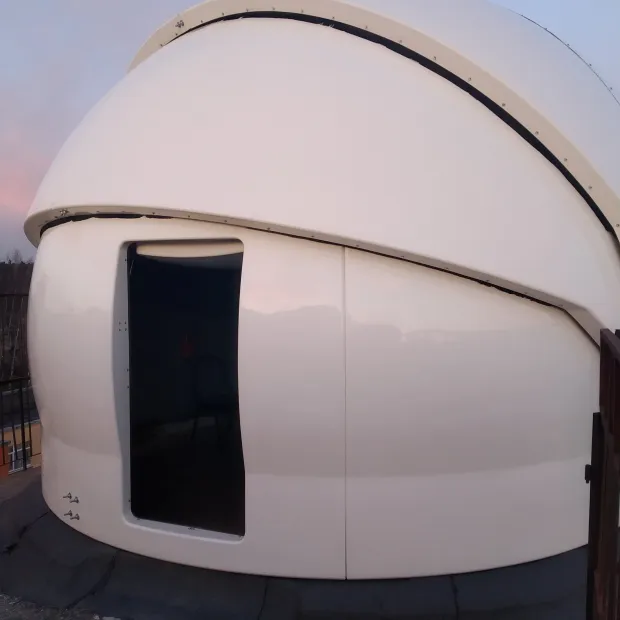

  • с дверью в боку открывающейся вовнутрь;
  • без двери (подразумевается вход через люк в полу).

Купол поставляется в разобранном виде и требует для перевозки автомашины 50–60 м³ с длинной по полу 8 метров или стандартный ЖД контейнер.

Основные технические данные купол ТГИР4410

Наименование параметра Значение
Наружный диаметр посадочный купола, мм 4410
Высота основания, мм 1780
Диаметр купола наружный, мм5100
Дверь боковая с замком имеется
Снеговая нагрузка, не менее, кг/м2 180
Ветровая нагрузка, не более, кПа (кгс/м2) 1,0 (100)
Диапазон внешних рабочих температур, °С от минус 30 до плюс 40
Входное\выходное напряжение блока питания220\24 (63А)
Потребление тока одного мотор-редукторапри номинальном вращении вала двигателя. 17, А
Напряжение питания электродвигателей привода 2 шт 24 В постоянный ток
Напряжение питание вибромотора для борьбы со льдом (3, А номинальное вращение) 12 В или 24 В постоянный ток
Возможность управления куполом в ручном режимеИмеется
Управление от компьютера приводом и вибромотором. Контроллер
Программное обеспечение управление от компьютера В комплекте
Подключение к компьютеру (компьютер в комплект не входит) LPT или RS232 разъем
Время открытия\закрытия шторок Не более 45 секунд
Рабочее напряжение питания шкафа управления 24–27 В
Емкость используемой батареи питания (в комплект не входит) Не менее 26А\ч
Плавкие предохранители на входе\выходе40А\30А
Зарядное устройство 5–30, А\ч 24 В трехрежимный автомат с компенсацией тока саморазряда В комплекте
Критическое пороговое напряжение аккумуляторной батареи для корректной работы концевых выключателей 22 В
Система привода створок Ременная
Разрывная нагрузка используемых ремней, не менее 5 тонн
Ширина используемого ремня50–60 мм
Потребляемая мощность, кВт 0,7
Цвет покрытия снаружибелый
Габаритные размеры, мм
Длина (закрытый/открытый)4565/5080
Ширина 5100
Высота (закрытый/ открытый)3560/2210
Масса, кг780

Примечание:

  • Для южных регионов использования — без вибромотора.
  • Возможно комплектование зарядным трехрежимным автоматом на большую емкость используемых заказчиком батарей 24 В для повышения автономности питания.

Стоимость купола — 4325000–00 (четыре миллиона триста двадцать пять тысяч) рублей без НДС.

Срок изготовления — три месяца.

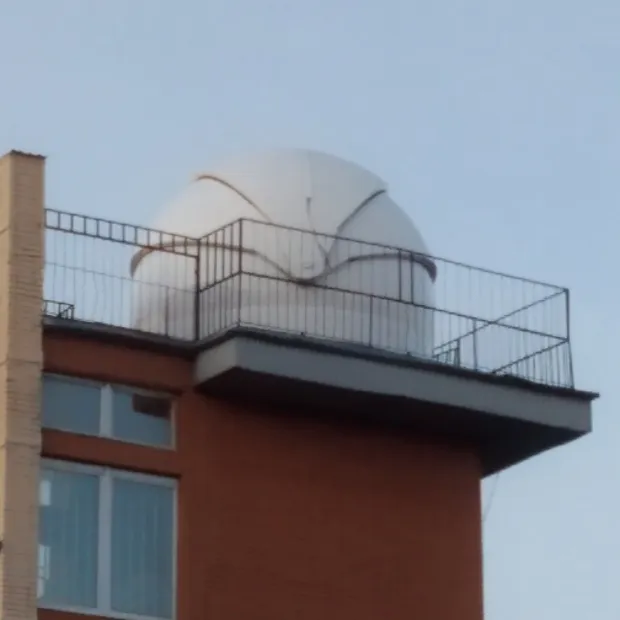

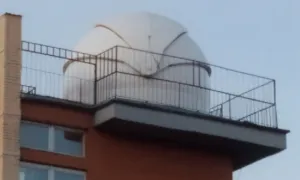

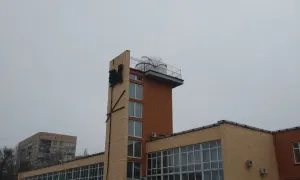

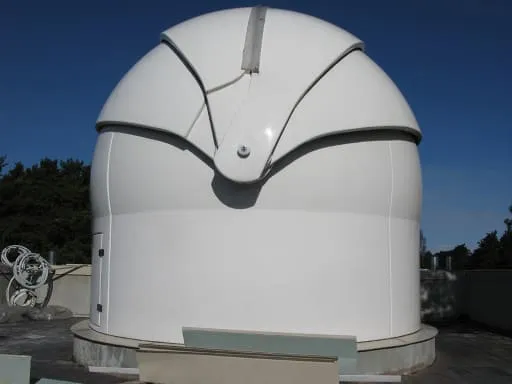

Астрономический купол полного раскрытия

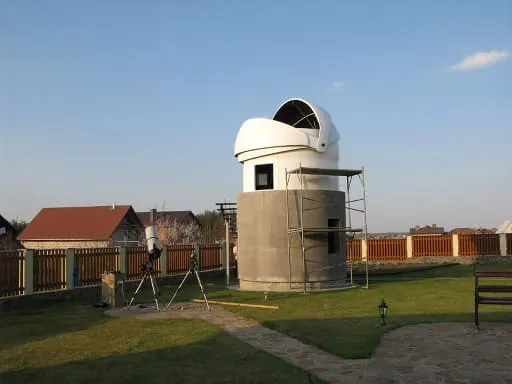

Астрономический купол полного раскрытия
